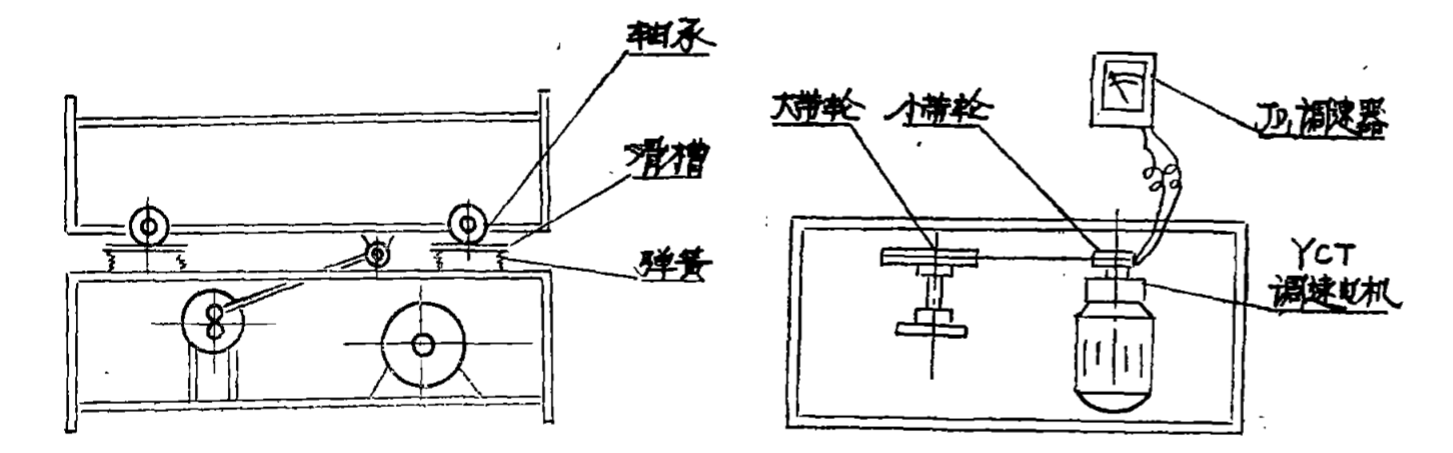

这种无级调频往复式摇瓶机是电磁调速电机控制器，该电动机是由三相异步电动机、涡流离合器和测速发电机组成，而同控制器组成一套具有测速负反馈系统的交流无级调速驱动装置，可在较宽广的转速范围内进行平滑的无级调速，克服了传统的摇床固定的频率不能满足工艺需要的弊端，因而在设计摇床采用了上述调速电机组，下列简图说明 (着重介绍摇床调速部分 ) 。
上图外形尺寸及调速电机功率根据三角摇瓶的规格和数量自行确定。连杆组、偏心轮组等未作大的更改 , 本图不再注明。
本图改为：上架以滚动轴承在下架用弹簧支撑的滑槽内滚动，滚动槽内衬聚四氟板达到双重减震作用。
电机调速范围一般是1250~ 125rpm，不能满足最低转速80rpm的要求，因此需要二次变速。
YCT电机虽属恒转矩无级调速，但在控制器工作时给予的直流电压大小，影响到磁场强弱变化则输出功率不稳定，瞬时功率有所减小。鉴于以上情况，YCT调速电机转速范围最好定在600rpm左右,而通过 第二次变速装置,则可达到亚型摇床的频率为100rpm左右,在制造过程中，考虑整机尺寸紧凑 , 二次变速时 大、小皮带轮直径比在右1~ 3 : 1之间选择。
在安装调速电机组周围应没有导电、铁磁性尘埃和能腐蚀、破坏绝缘的气体 , 特别注意控制应与摇床分离安装。通过亚型摇床制造和使用来看，与老式摇床相比有如下优点：
1、零部件减少，整机结构紧凑，制造和维修方使。
2、由于具有调速和减震功能，摇床运行平稳，工业噪音减少。
3、操作人员转动旋扭、 即可 选择理想的 频率值 , 操作极为便利 。
4、由于频率可 随意变换 , 因而条件试验中 , 可以根据不同时期的溶氧要求进行及时调整 , 满足了工艺参数的需要。
5、尤为重要的是 , 由于频率在周期内随意变换 , 便可摸索确定其最佳工艺条件 , 为生产水平提高创造条件。 总之 , 无级调速、频往复式摇瓶机是一种较为先进的发酵行业菌种培养和条件试验的设备。
