型野战洗片机的工作原理及故障维修

返回列表 来源:未知 发布日期:2022-05-10 08:49【

洗片机是 X 线成像的必要设备,是 X 线成像质量控 制的重要组成。WYS2002-96/22 型野战洗片机具有良好的 移动便捷性和野外适应性,主要装备于师(旅)医院、团 (旅)卫生队、应急机动医院及其他医疗分队,供战时和平 时配合野战 X 线机冲洗胶片,用于放射诊断

野战洗片机的结构布局

 野战洗片机整机结构由机体与遮光罩两大部分组成,遮 光罩用搭扣固定在机体上。遮光罩供明室内洗片使用,遮光 罩采用 ABS 塑料注塑成型,由罩体、手孔固定板、手孔套袖 和片盒盖等组成;机体由机箱、内盖、输片系统、传动系统、 加热系统、药液循环系统、温控系统、电气系统等构成。


工作原理

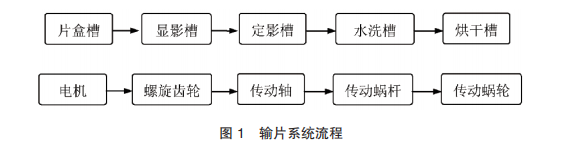

机箱由显影槽、定影槽、水洗槽、烘干槽、传动槽、 电气槽、进片台及片盒槽构成 [2]、机箱中央是 3 个药液槽, 用于盛放显影液、定影液和清洗水,药液槽底部装有电热 管、传感器、液位开关和排液管,底部做成倾斜状,以便 排放药液时能将残液排尽。药槽上部安放输片架,两侧开 有循环药液的进口和出口。药槽左侧为输片架传动槽,右 侧为循环药液传动槽。药液槽前端是烘干槽,安装烘干架 和热风管道。烘干槽前面是电气槽,安装了全部电气控制元器件,面板上装有开关和温控器。药液槽的后面是倾斜 的进片台,用于引导胶片进入输片胶辊之间。机箱的后端 是片盒槽,用来在暗盒中装入和取出胶片使用。 传动部分采用同步电机做原动机,通过一组互相啮合 的螺旋齿轮把扭力输送到传动轴上,再由传动轴上的各组 蜗杆与输片架上的蜗轮啮合,将扭力分配到各组辊轴上, 从而驱动胶片沿着带有曲率的导向板波浪式地前进,依次 通过显影槽、定影槽、水洗槽和烘干槽,最终完成冲洗的 全过程(图 1 )


故障维修

输片系统常见故障有胶片不能正常进入机器或者在机 器内不能按正常设定时间传输。

(1 )启动机器后,检查进片指示灯是否熄灭。检查电 源和保险,确保电路畅通。

(2 )打开洗片机,进行洗片试 验,观察各主动轴上蜗轮、蜗杆啮合转动是否正常。对啮 合不良的齿轮和变形的胶辊予以更换。

(3 )确保电路畅通 的情况下,进行洗片试验,若主动轴不转动,则为传动电 机故障。更换传动电机即可排除故障。


常见故障四故障现象:无法打开密封门。

 故障分析及排除:

(1 )内室中存在正压或者负压,在 内室的压力为零之后再打开密封门。

(2 )没有抽回门上的 密封条,对真空泵是否抽空,是否堵塞门的密封管路,真 空泵能否反转进行检查,解决上述问题。

(3 )可能是门电 机出现了故障,对门电机进行检查和维修。

(4 )门传动系 统存在过大的负载,在门传动系统上添加高温的润滑油。

(5 )门胶条出现损坏,造成门出现漏气现象,需要更换门 胶条。

(6 )电动换向阀出现损坏,无法起到门卸压作用, 导致密封门无法打开,需要检修电动换向阀。


结语

 脉动真空灭菌器的正确操作和维修保养,能够使设备 的使用寿命得到有效延长,同时也能降低故障的发生率。 脉动真空灭菌器在医院中应用比较广泛,对医院的灭菌工 作有重要影响。医院灭菌工作人员要对脉动真空灭菌器的 工作原理有所了解,并能够及时解决出现的一些常见故障, 从而提高灭菌器的使用效果。
